產品概述 普通型鋼絲螺套:分有折斷槽和無折斷槽兩種類型，是由多圈螺旋線圈組成，通過選用合理的安裝長度，在螺釘和基體內螺紋之間形成彈性連接，消除螺紋制造誤差，增強連接強度，與傳統套相比，減少附加體積和重量。
普通型有折斷槽鋼絲螺套主要用在通孔上，是應用最廣泛的一種類型。
普通型無折斷槽鋼絲螺套主要用在盲孔或者深孔上，要求螺釘擰緊后其端頭不會碰到鋼絲螺套安裝柄。
鎖緊型鋼絲螺套:把鋼絲螺套中間的一圈或多圈制成多邊形非變形圈，形成鎖緊邊，稱為鎖緊型鋼絲螺套，分有折斷槽和無折斷槽兩種類型。當螺栓穿過多邊形圈，通過鋼絲螺套自身的形變，產生相應的力矩，從而對裝配螺釘起到鎖緊防松作用，并具有普通型螺套的所有特點。
鋼絲螺套專用絲錐
鋼絲螺套專用絲錐
鋼絲螺套專用絲錐用于加工鋼絲螺套安裝孔的專用內螺紋，結構尺寸依照國家標準《細柄機用和手用絲錐》GB3464 - 83 等標準要求制造，材料為 W6Mo5Cr4V2，可機用也可手用。
直槽絲錐
通用性很強，通孔或盲孔、有色金屬或黑色金屬都可使用，手攻、機攻都行，價格也相對便宜。但是針對性差，短錐用于盲孔，長錐用于通孔。
螺旋槽絲錐
比較適合在專用攻絲機或加工中心等設備上加工盲孔螺紋，加工時切屑向后排出，切削效率高，內螺紋表面質量好。
擠壓絲錐
適合加工韌性較高的有色金屬，尤其是銅、鋁合金鑄件，不銹鋼件，采用擠壓成形工藝加工出的內螺紋孔，抗拉、抗剪強度高，加工表面的粗糙度也較好。
有尾鋼絲螺套安裝工具
手動安裝扳手
其基本原理是使鋼絲螺套通過一段引導螺紋，迫使外徑收縮，以便順利裝入底孔。

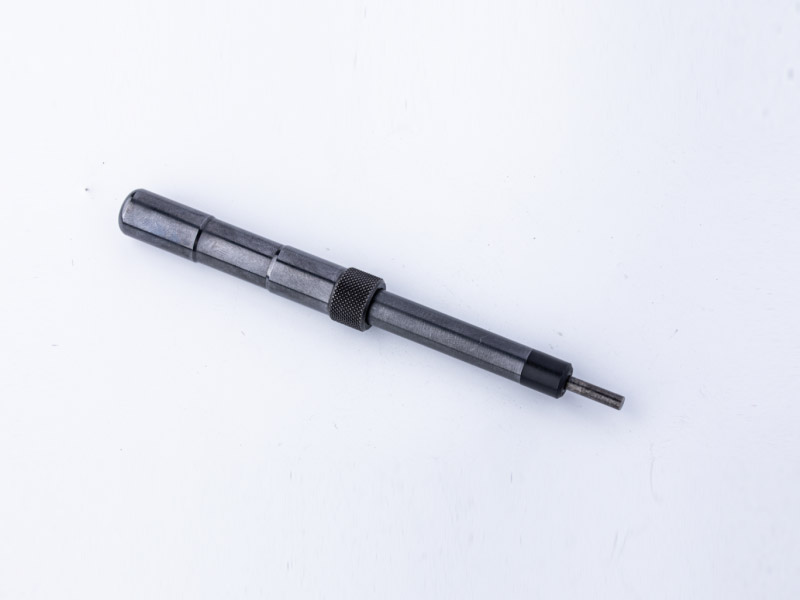

手動沖斷器 / 自動沖斷器
利用瞬間沖力折斷鋼絲螺套安裝柄

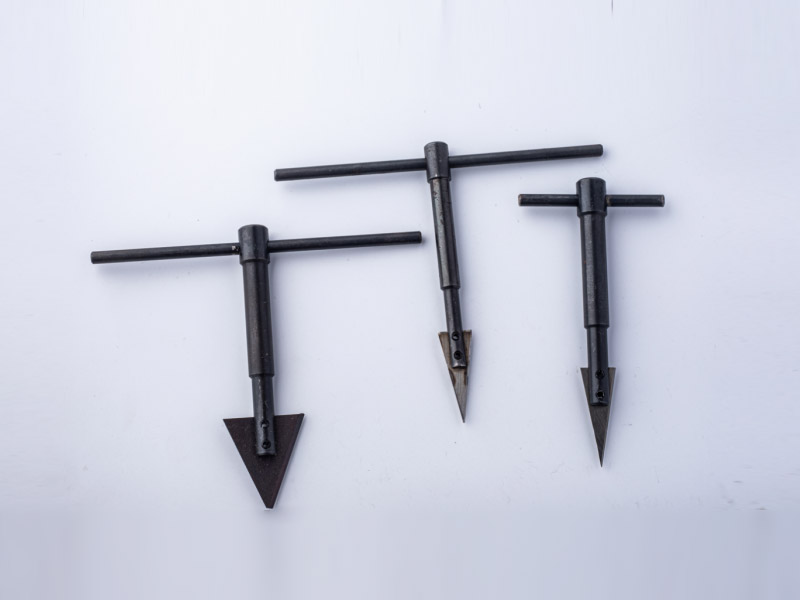

卸套器
用于取出安裝在底孔內螺紋中的鋼絲螺套
鋼絲螺套專用內螺紋塞規
用于檢驗鋼絲螺套安裝底孔的內螺紋
材料及性能
普通型鋼絲螺套提供統一粗牙（UNC）、統一細牙（UNF）以及公制螺紋規格。原材料既可采用 304H 不銹鋼生產，也可采用Nimonic 90、磷青銅等其他材料制造。
| 材料 (Material) | 牌號 (Grade) | 使用溫度 (Service Temp) | 室溫下抗拉強度 (Tensile Strength at RT) | 表面狀況 (Surface Condition) |
| 不銹鋼 (Stainless Steel) | 304H；321 | 425°C 短時間 short-term; 315°C 長時間long-term | >1400 MPa | 無涂層No coating; 鍍鎳Nickel-plated; 鍍銀Silver-plated |
| 高溫合金 (High-Temperature Alloy) | Inconel X750; Nimonic 90 | 750°C 短時間short-term; 550°C 長時間long-term | >1400 MPa | 無涂層No coating; 鍍鎳Nickel-plated; 鍍銀Silver-plated |
鋼絲螺套公稱長度L的選擇
鋼絲螺套公稱長度L，也就是基本螺紋孔長度L2，通常按螺紋公稱直徑的倍數來供應，即L2=0.5d；0.75d；1d；1.25d；1.5d；2d；2.5d；3d……
螺紋公稱直徑也就是裝在鋼絲螺套中的螺釘公稱直徑d。
規格見excel表格
P：螺矩
W：鋼絲螺套在自由狀態下的圈數
D：鋼絲螺套公稱直徑（螺釘公稱直徑）
Dz：鋼絲螺套在自由狀態下的外徑
d0：鉆孔時所選用的鉆頭直徑
L1：鋼絲螺套公稱長度
L2：鋼絲螺套安裝后實際長度
L3：鉆孔深度
L4：安裝鋼絲螺套用內螺紋孔螺紋深度（同 L1）
L5：鋼絲螺套距安裝表面的間距（L5=0.5P±0.25P）
L6：不去除安裝柄時，螺栓最大擰入深度（同 L2）
公制系列鋼絲螺套型式尺寸及安裝參數表：
粗牙統一螺紋（UNC）鋼絲螺套型式尺寸及安裝參數
細牙統一螺紋（UNF）鋼絲螺套型式尺寸及安裝參數
螺套產品應用
典型應用場景
鋼絲螺套可在各種螺紋受力或易磨損部位使用，通過增強螺紋強度和抗腐蝕性，顯著延長零部件壽命。
